3 傳動側軸承軸向力的測試
提升機軸承所受軸向力是由軸直接傳遞給傳動側軸承的。該軸承安裝于軸承座內，軸向力不易直接測得。測量與其連接在一起的主軸的軸向力，可近似地認為是軸承的軸向力。提升機軸向力測試采用貼應變片的方法，在傳動側軸承和摩擦輪中間、靠近傳動側軸承的主軸上粘貼無線應變片，測量主軸的軸向力，進而得到傳動側軸承軸向力的近似值。具體測試過程如下。
(1) 在距傳動側軸承端蓋邊緣 55 mm 處，對稱180°粘貼應變片，組成全橋。
(2) 應變片粘在電動機側面向主軸，左手側為左罐，右手側為右罐。

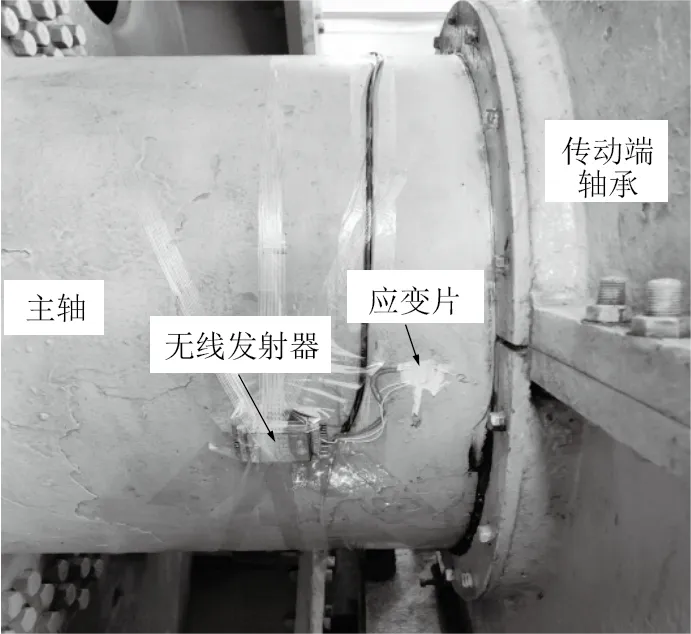

(3) 用膠水將應變片封住，用膠帶將無線發(fā)射器固定在主軸上，防止其在提升機轉動時被甩掉。應變片位置如圖3 所示。
